안녕하세요. 기업 재생에너지 PPA 플랫폼 1위, zurigo의 위제이입니다.
최근 많은 기업들이 전기요금 절감, RE100 대응 및 탄소중립을 위해서 PPA와 함께 가장 많이 도입하는 것이 자가소비형 태양광 발전설비입니다.
기존에 주로 공장같이 전력을 다소비하는 기업이 설치했다고 하면, 최근 들어서는 도심지에 있는 회사 사옥 건물 옥상에도 많이 설치하고 있습니다.
그래서 이번에는 도심지 회사 사옥 건물 옥상에 자가소비형 태양광 발전설비가 어떻게 설치가 되는지 자세하게 설치현장 리뷰를 하려고 합니다.
저번 기초편과 구조물 공사편에 이어 마지막 전기공사를 리뷰하겠습니다.
태양광 발전설비 전기공사 프로세스

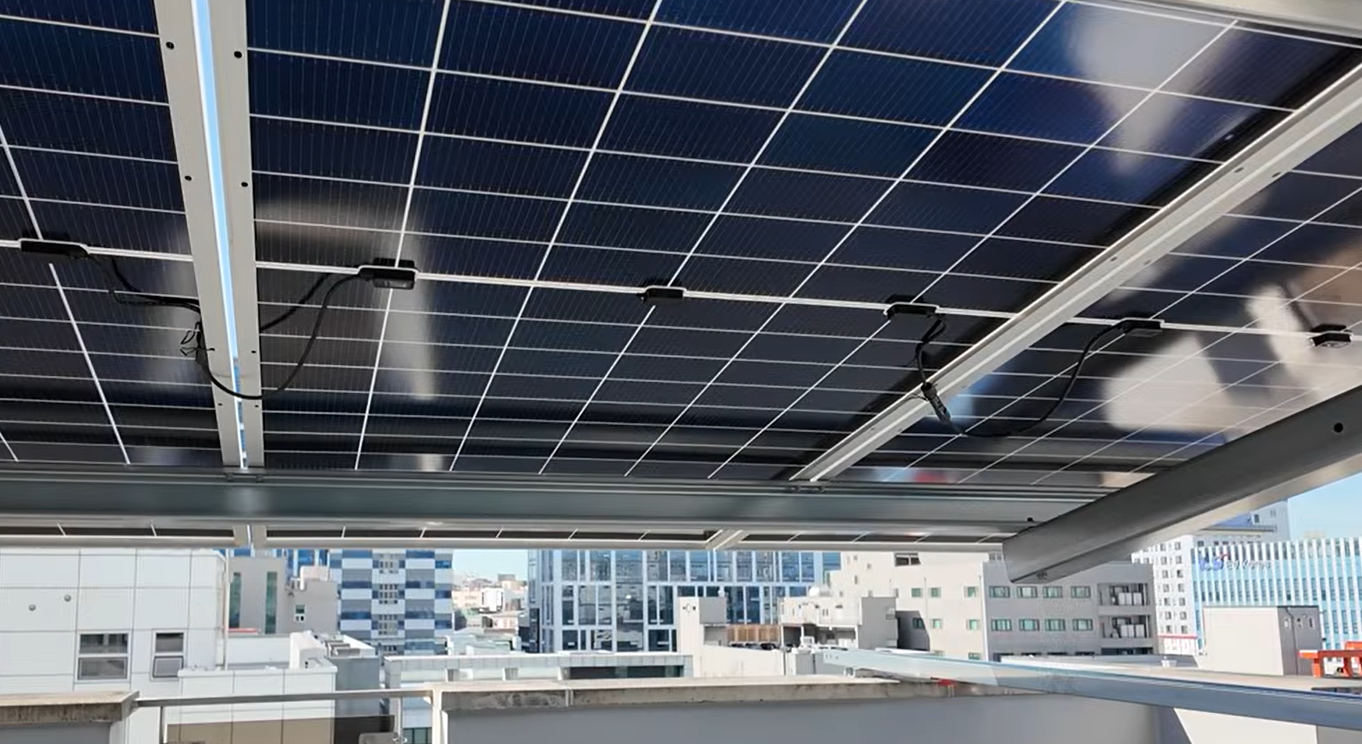

1) 모듈간 DC 체결 및 DC 풀링
설치된 모듈과 모듈간에 DC 연결작업을 합니다. +- +- 이런식으로 연결이 됩니다.
한 직렬 맨첫장의 +와 마지막장의 -는 떨어져있어서 이렇게 DC풀링작업을 해서 하나의 +- 채널을 만들어서 인버터로 끌고오게 됩니다.

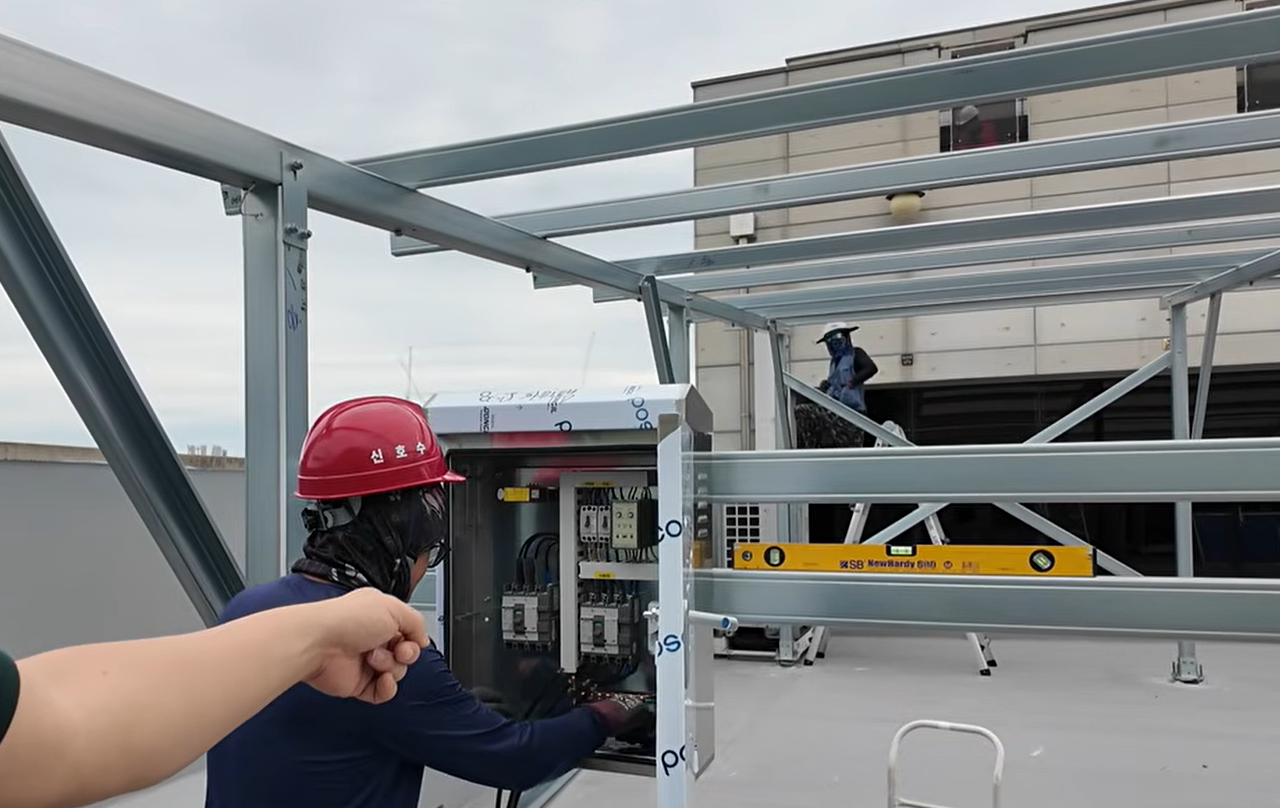

2) 인버터 및 분전반 거치
설치된 구조물 사이에 인버터 분전반 거치대를 설치합니다.
분전반과 접속반을 각각 거치대에 체결합니다.

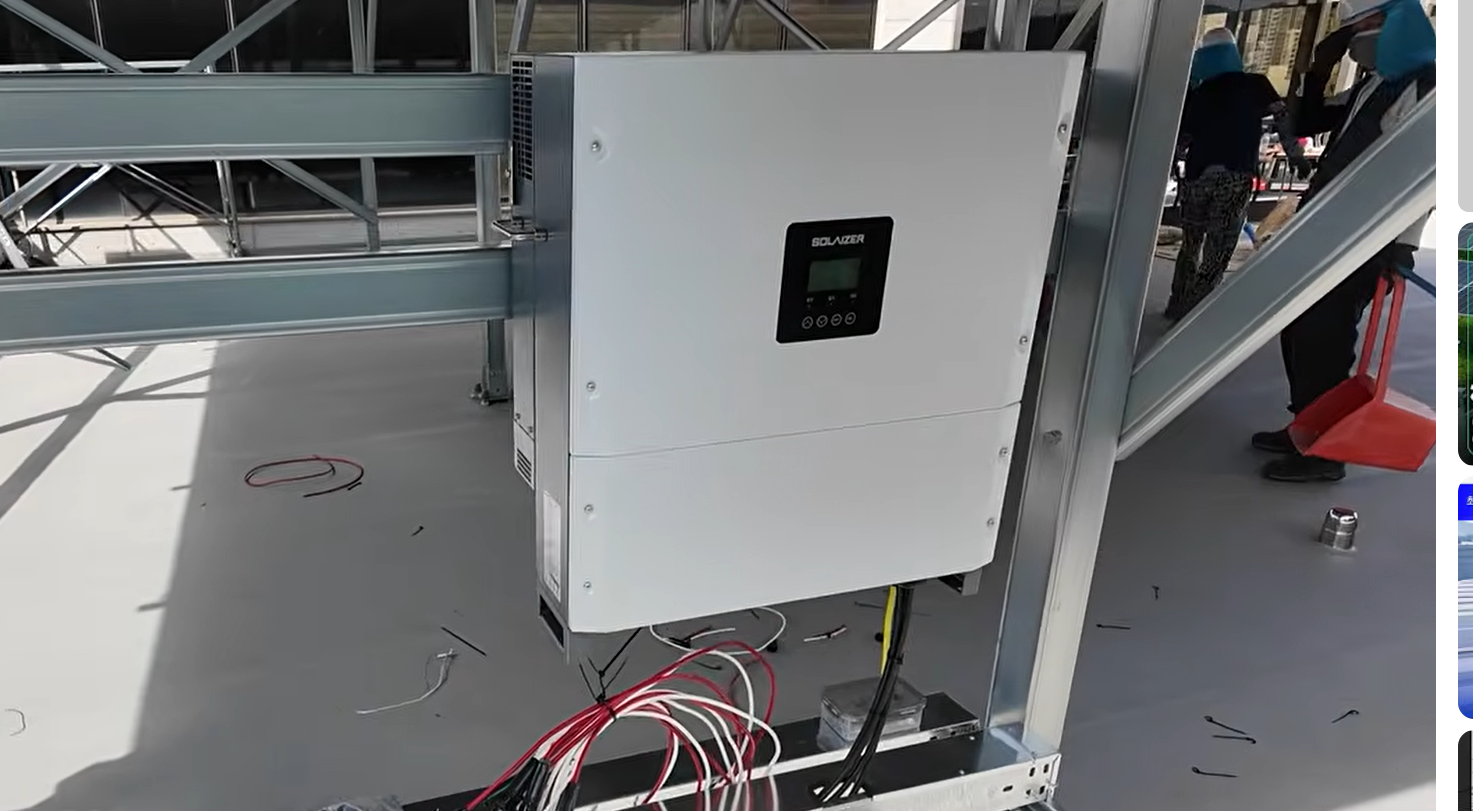

3) DC 인버터 체결, AC 분전반 채결
DC +- 라인을 인버터의 DC 포트에 체결합니다.
인버터에서 3상 4선 4가닥을 분전반에 연결합니다.
4) AC 연결

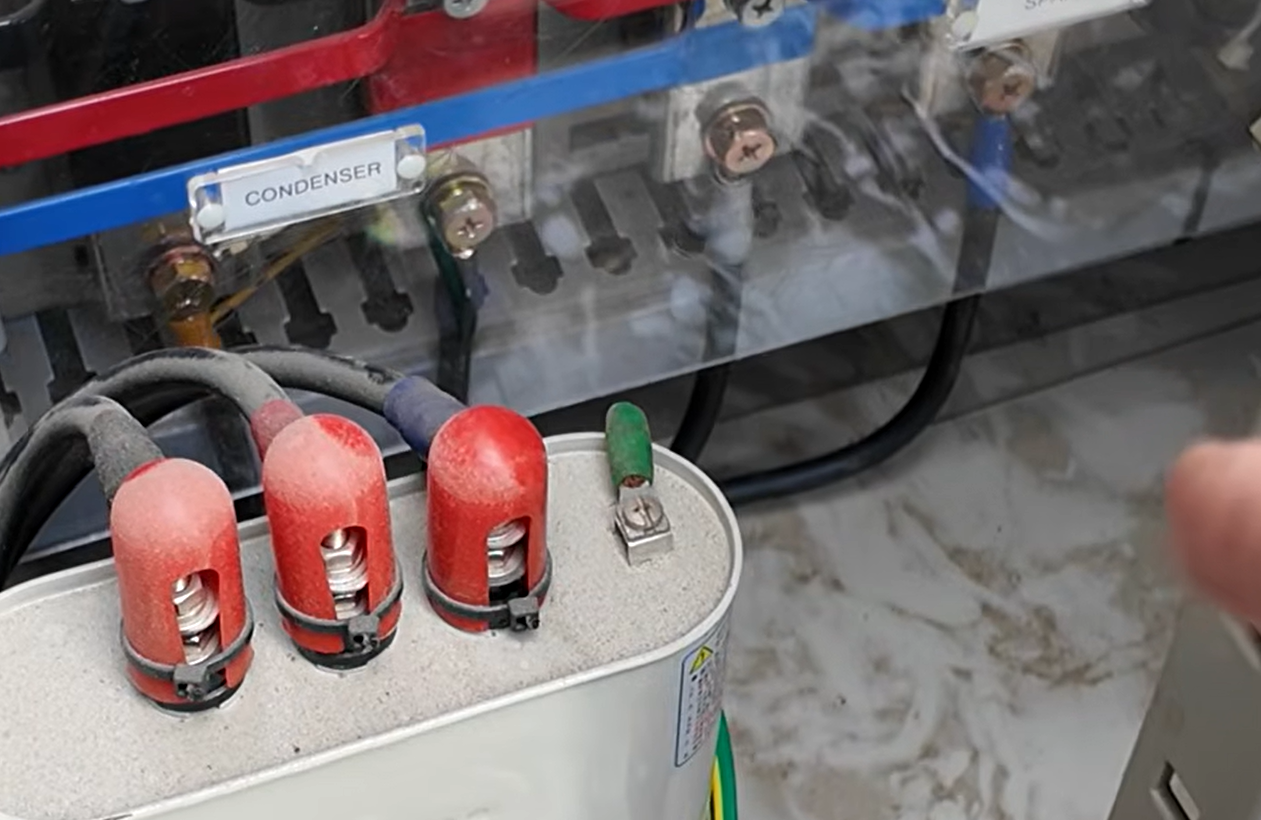

분전반에서 나온 AC선을 전기실 수배전반에 연결합니다.
중간에 차단기를 설치하고 연결합니다.
50kW 이상이면 추가로 역전력계전기를 설치해야 하나 여기는 50kW이하라 생략되었습니다.
이번에는 옥상 자가소비형 태양광 발전설비 전기공사에 대해서 알아봤습니다.
기본적으로 자가소비형 태양광의 공사프로세스는 모두 유사하다고 보시면 됩니다.
